GNSS Stonex S880 s IMU, kamerou a kontrolnou jednotkou – kompletná zostava

Popis

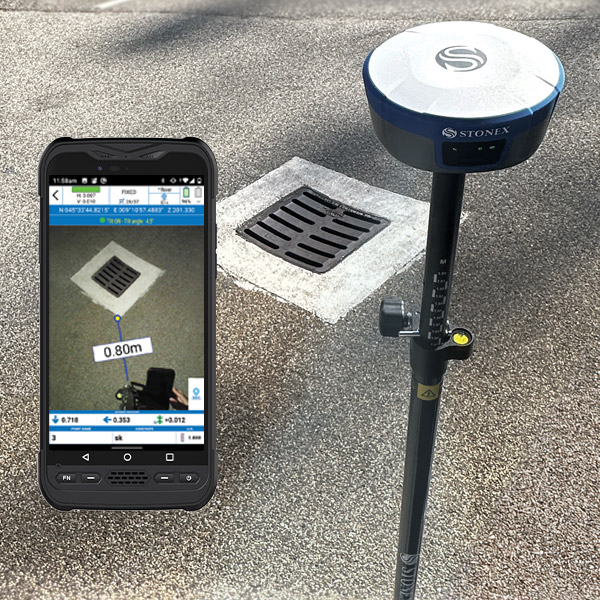

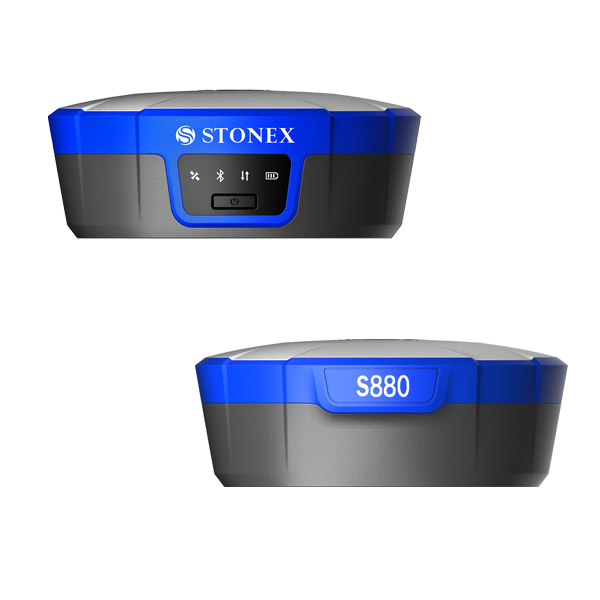

GNSS anténa Stonex S880 je novinkou na trhu s geodetickými anténami. S880-ka je všestranný pokročilý GNSS prijímač, ktorý splní vysoké očakávania nejedného geodeta. Úplne novou funkcionalitou pre Stonex S880 je možnosť vizuálneho vytyčovania v reálnom čase, prostredníctvom integrovanej kamery na spodnej strane Stonex S880. Ako to funguje ? Vytyčovaný bod, sa zobrazuje v rozšírenej realitne a v reálnom čase na displeji kontrolnej jednotky, pričom sa presne zobrazuje vzdialenosť a smer k vytyčovanému bodu. Vy sa tak jednoducho a veľmi rýchlo môžete navigovať na presne požadované miesto.

Stonex S880 je vybavená špičkovou technológiou, ktorá poskytuje špičkový výkon. Môže sa pochváliť 2W UHF rádiom (nie je aktivované, v prípade záujmu o aktiváciu nás kontaktujte), inerciálnou jednotkou (IMU) na možnosť merania so sklonenou výtyčkou, a výkonným GNSS čipom s obnovovacou frekvenciou 20 Hz. Tak ako pri predchádzajúcich prijímačoch Stonex, aj S880-ka sleduje všetky súčasné satelitné signály GPS, GLONASS, BEIDOU, GALILEO, IRNSS a naviac dokáže prijímať diferenciálne korekcie SBAS a aj európsky HAS. Výkonná a veľmi ľahká S880-ka má v sebe zabudované komunikačné moduly Bluetooth V5.0 a WiFi. V anténe taktiež nechýba operačný systém Linux, webové rozhranie a interná 3,6V, 12Ah batéria s výdržou 10 hodín. Pri práci taktiež oceníte odolnosť voči pádu z výšky 1.5 metrov, odolnosť voči prachu a vode IP68.

Kľúčové vlastnosti  Stonex S880:

• Výkonný GNSS prijímač s RGB kamerou

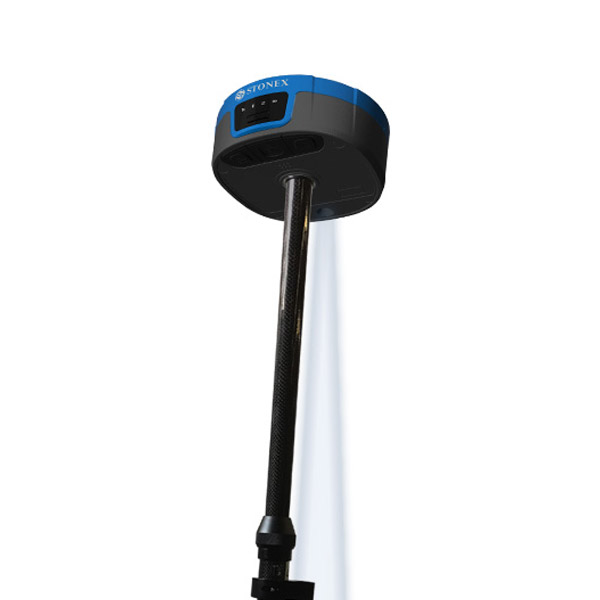

• Možnosť vizuálneho vytyčovania bodov – RGB kamera na spodnej strane GNSS antény
• Podpora protokolov: RTCM 3.x
• Podpora vysielanie: NMEA 0183
• Interná pamäť: 8 GB
• Čas inicializácie: menej ako 15 sekúnd
• 1408 kanálov
  • GPS: L1 C/A, L1C, L2P L2C, L5
  • GLONASS: L1, L2, L3
  • BEIDOU: B1I, B2I, B3I, B1C, B2a, B2b
  • GALILEO: E1, E5a, E5b, E6
  • QZSS: L1, L2, L5
  • IRNSS: L5
  • SBAS
  • B2b PPP, HAS
• Presnosť RTK – VRS (SKPOS)
  • Horizontálna: 8 mm ± 1 ppm (RMS)
  • Vertikálna: 15 mm ± 1 ppm (RMS)
• Presnosť statická
  • Horizontálna: 2.5 mm ± 0,5 ppm (RMS)
  • Vertikálna: 5 mm ± 0,4 ppm (RMS)
• SBAS
  • Presnosť: 0,6 m (RMS)
• PPP
  • Presnosť: 0,2 m (RMS)

• UHF rádio: Tx – Rx (410 – 470 MHz)  dosah 3-4 km v zastavanom území (osadené, neaktívne – v prípade záujmu nás kontaktujte)
• Interný modem: 4G modem LTE FDD/LTE TDD/UMTS/GSM (Nano SIM)
• Komunikácia: Bluetooth 2.1 + EDR, V5.0, Wi-Fi 802.11 a/ac/b/g/n
• Webové rozhranie na správu antény
• >99,9 % stabilita pri inicializácii zariadenia
• Napájanie: interná 3.6V, 12 Ah batéria
• Výdrž batérie: < 10 hodín
• Doba nabíjania cez USB Typ-C: <4 hodiny
• Certifikácia IP68 a odolnosť voči pádu z výšky 1.5 metra
• Operačná teplota: od -40°C do +65°C
• Váha: 730 g
• Rozmery: priemer 138 mm x 55 mm

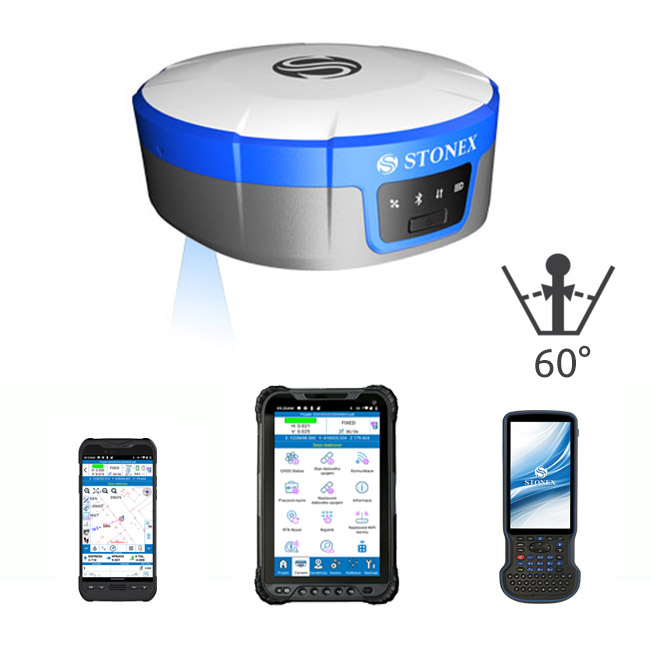

Zostavu je možné objednať s jednou z nasledujúcich kontrolných jednotiek podľa preferencií zákazníka:

Kontrolná jednotka	UT12P	S80	S55
Odolnosť	IP67	IP67	IP67
Pád	z 1.2 m na drevenú podlahu	z 1.2 m na drevenú podlahu	z 1.2 m na mramor
Prevádzková teplota	-20°C až +55°C	-20°C až +60°C	-20°C až +65°C
Procesor	Qualcomm MSM8953 Pro Octa-core 2.2 GHz	Qualcomm QCM4290 Octa-core 2.0GHz	Qualcomm SM6115 2.0 GHz
RAM	4 GB	6 GB	4 GB
Interné úložisko	64 GB	128 GB	64 GB
Možnosť microSD	áno	áno	áno
Android	10.0	13.0	12.0
Displej	6"	8"	5,5"
Rozlíšenie displeja	1080 x 1920 px	1280 x 800 px	1920 x 1080 px
Ovládanie	Dotykový displej	Dotykový displej	Dotykový displej + QWERTY klávesnica
Konektivita	Bluetooth, Wi-Fi, NFC, 4G (LTE) modem	Bluetooth 5.1 BLE, Wi-Fi (2.4/5 GHz), NFC, 4G (LTE) modem	Bluetooth, Wi-Fi, 4G (LTE) modem
Senzory	gyroskop, kompas, barometer, akcelerometer, proximity	gyroskop, kompas, akcelerometer, svetelný senzor	gyroskop, kompas, akcelerometer, svetelný senzor
Výdrž batérie	do 15 hodín	do 8 hodín	do 18 hodín
Vymeniteľná batéria	áno	áno	nie
Hmotnosť	360 g	656 g	420 g
Rozmery	192 mm x 94.2 mm x 14 mm	235 mm x 146mm x 14.5 mm	228 mm x 96 mm x 21 mm

Poľný softvér Cube-a GPS je plnohodnotný poľný softvér navrhnutý a vyvinutý pre potreby každého profesionálneho geodeta či pre tvorbu a správu geografických informačných systémov. Vďaka flexibilite prostredia Android, spoločnosť Stonex vytvorila intuitívne a jednoduché užívateľské prostredie.

Softvér podporuje širokú škálu GNSS prijímačov Stonex. Cube-a je plne grafický softvér, určený na geodetické meranie a vytyčovanie bodov či línii z nameraných či vložených údajov alebo z podkladovej mapy vo formáte dxf. Veľkou výhodou Cube-a je možnosť jednoduchého importu rastrového súboru, napríklad ortofotosnímky v rôznych formátoch. V softvéri je implementované meranie s pomocou elektronickej libely, meranie s náklonom pomocou IMU jednotky ideálny v kombinácii s GNSS Stonex S880, CAD pre prácu s bodmi a ďalšími entitami a samozrejmosťou sú aj COGO výpočty. Exportovanie nameraných údajov podporuje širokú škálu formátov (RW5, DXF, XYZ, WGS84, KML, csv, SHP) s možnosťou vytvárania užívateľských šablón podľa potreby.

Softvér dodávame vo verzii GPS (slúži na meranie s GNSS prijímačmi). Voliteľne je možné dokúpiť GIS modul a modul pre meranie s totálnymi stanicami Stonex (v prípade záujmu nás kontaktujte).

Kľúčové vlastnosti poľného softvéru Cube-a:

• Plnohodnotný poľný softvér pre geodéziu (možnosť dokúpiť aj GIS nadstavbu)
• Priamo implementované súradnicové systémy S-JTSK – záporné aj kladné súradnice, JTSK03 a slovenský geoid DVRM05
• Grafické rozhranie s množstvom funkcii – softvér je vysoko intuitívny
• Podpora pripojenia GNSS prijímačov iných výrobcov cez NMEA
• Podpora Stonex totálnych staníc (potrebné dokúpiť nadstavbu pre totálne stanice)
• Import a tvorba kódovníkov
• Meranie bodov (možnosť voľby typu bodu, priemerovanie)

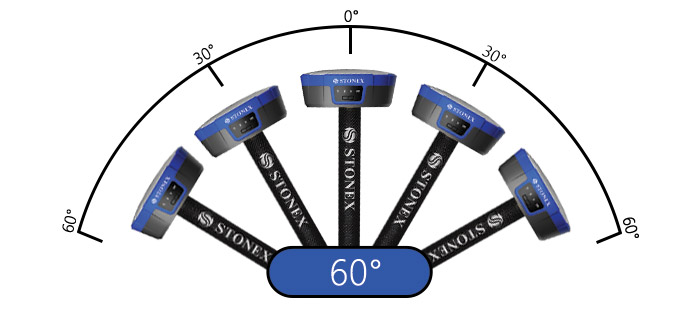

• Meranie bodovo s funkciou náklonu (možnosť merania s aktivovanou IMU jednotkou, funkcia elektronickej libely) až do 60°

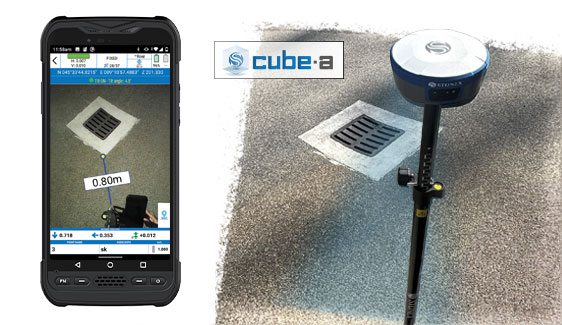

• Vizuálne vytyčovanie pomocou RGB kamery pri anténe Stonex S880
• Vytyčovanie bodov a línií, odsadenia, výpočet nedostupných bodov atď.
• Tvorba GIS s podporou atribútových tabuliek (potrebné dokúpiť GIS nadstavbu)
• Zdieľanie súborov prostredníctvom cloudovej služby, emailu, Wi-Fi, Blutooth
• Export nameraných údajov z vytvorených šablón v rôznych formátoch:
• • RW5, DXF, XYZ, YXZ, WGS84, KML, SHP, KML, csv, GPX, TXT a iné
•  Import a zobrazenie rastrových aj vektorových formátov:
  • jpg, png, tif, dxf, shp
  • Google maps
• Funkcia CAD pre prácu s entitami na dotykovej obrazovke
• COGO výpočty
• Status prijímača:
  • kvalita signálu, pozícia, skyplot, podrobnosti o satelitoch, informácie o referenčných staniciach a stave batérii
• Podpora RTCM 2.x, RTCM 3.x, CMR, CMR+
• Bluetooh a Wi-Fi GNSS konektivita
• Automatická aktualizácia softvéru (v cene aktualizácie do vydania verzie 7)
• Viacjazyčná mutácia (s podporou českého jazyka)

Výrobok obsahuje:

• GNSS prijímač Stonex S880, plastový kufor, nabíjací adaptér, napájací kábel
• Kontrolná jednotka – podľa výberu zákazníka (UT12P alebo S80 alebo S55)
• Geodetický poľný softvér Stonex Cube-a GPS v6
• Držiak kontrolnej jednotky na výtyčku
• Karbónová výtyčka Stonex
• Záručná doba 2 roky na anténu Stonex S880 a 1 rok na kontrolnú jednotku a príslušenstvo

Kompletnú technickú špecifikáciu Stonex S880 nájdete TU.
Chceli by ste Stonex S880 vidieť na vlastné oči ? Neváhajte a dohodnite si s nami osobné stretnutie. Kontakt na nás nájdete TU.
