GNSS Stonex S999 s IMU, 2 kamerami a kontrolnou jednotkou – kompletná zostava

Popis

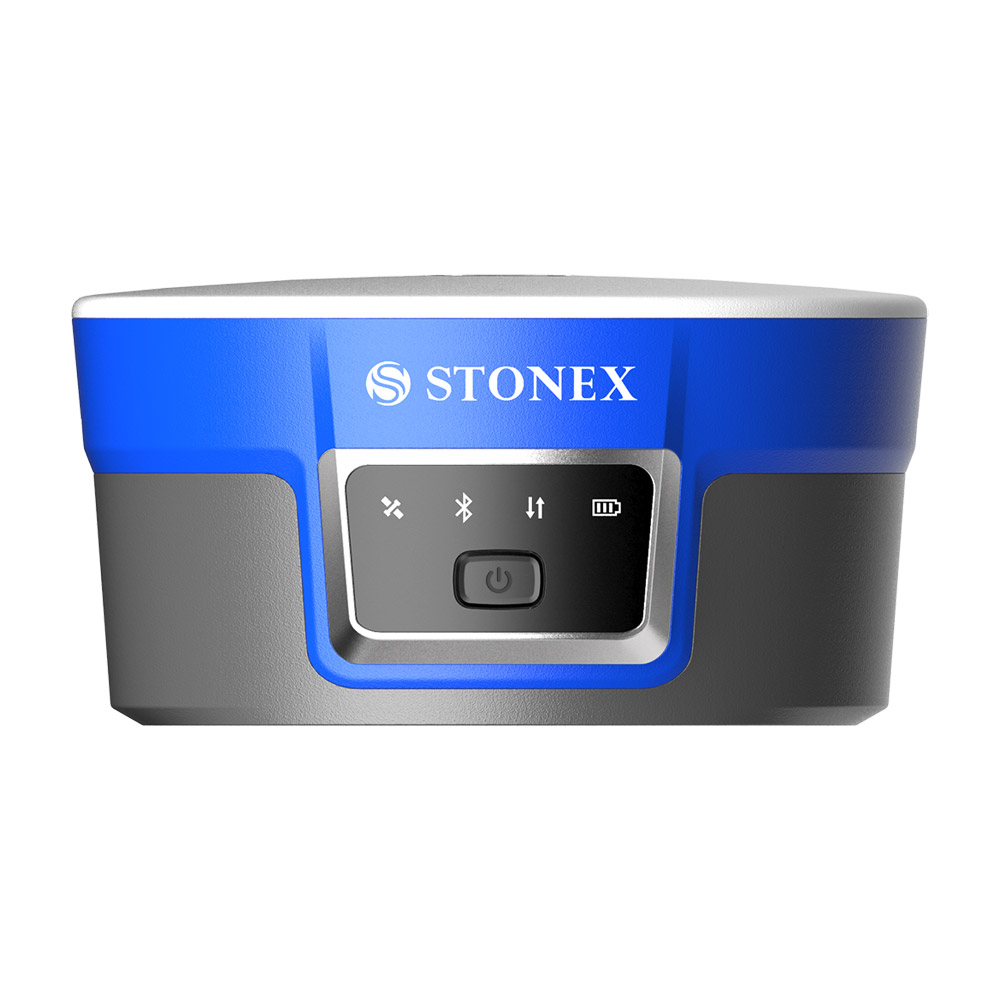

GNSS anténa Stonex S999 je novinkou na trhu s geodetickými anténami. S999-ka je vybavená 2 kamerami, ktoré prinášajú novú funkcionalitu pre GNSS antény. Okrem vizuálneho vytyčovania, ktorým disponuje aj Stonex S880, prináša Stonex S999 možnosť fotogrametrického spracovania pomocou druhej, bočnej kamery. Ako to funguje? GNSS zaznamená pomocou bočnej kamery video záujmového územia. Následne priamo v teréne poľný softvér video spracuje na fotografie, na ktorých môže geodet vykonávať meranie a ukladanie nedostupných bodov. Jednoducho je tak možné odmerať body napr. za plotom, na fasádach budov či akékoľvek iné body následne v kancelárií, ktoré neboli odmerané v teréne.

Stonex S999 je vybavená špičkovými technológiami, ktoré poskytujú špičkový výkon. Môže sa pochváliť 1W UHF rádiom (nie je aktivované, v prípade záujmu o aktiváciu nás kontaktujte), 2 kamerami (spodná na vizuálne vytyčovanie a bočná na fotogrametrické spracovanie), inerciálnou jednotkou (IMU) na možnosť merania so sklonenou výtyčkou, a výkonným GNSS čipom s obnovovacou frekvenciou 50 Hz. Tak ako pri predchádzajúcich prijímačoch Stonex, aj S999-ka sleduje všetky súčasné satelitné signály GPS, GLONASS, BEIDOU, GALILEO, IRNSS a naviac dokáže prijímať diferenciálne korekcie SBAS a aj európsky HAS. Výkonná a veľmi ľahká S999-ka má v sebe zabudované komunikačné moduly Bluetooth V5.0 a WiFi. V anténe taktiež nechýba operačný systém Linux, webové rozhranie a interná 3,6V, 13.6 Ah batéria s výdržou 10 hodín. Pri práci taktiež oceníte odolnosť voči pádu z výšky 2 metrov, odolnosť voči prachu a vode IP68.

Kľúčové vlastnosti  Stonex S999:

• Výkonný GNSS prijímač s 2 RGB kamerami
  • Možnosť fotogrametrického vyhodnocovania bodov – RGB kamera na bočnej strane GNSS antény

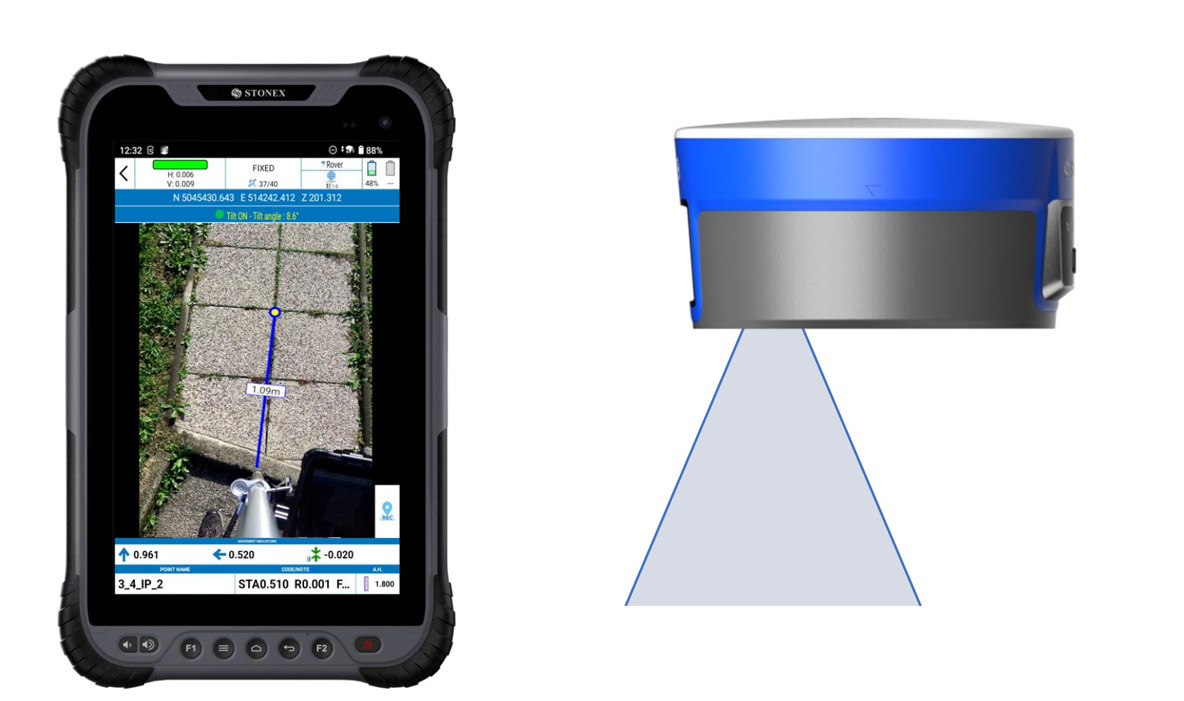

  • Možnosť vizuálneho vytyčovania bodov – RGB kamera na spodnej strane GNSS antény
• Spodná kamera:
  • 2 MP, 30 snímok za sekundu, 72° zorné pole
• Bočná kamera:
  • 2 MP, 5 snímok za sekundu (fotografie) a 30 snímok za sekundu (video), 75° zorné pole
• Podpora protokolov: RTCM 3.x
• Podpora vysielanie: NMEA 0183
• Interná pamäť: 32 GB
• Čas inicializácie: menej ako 15 sekúnd
• 1408 kanálov
  • GPS: L1 C/A, L2P L2C, L5
  • GLONASS: L1, L2, L3
  • BEIDOU: B1I, B2I, B3I, B1C, B2a, B2b
  • GALILEO: E1, E5a, E5b, E6
  • QZSS: L1, L2, L5, L6
  • IRNSS: L5
  • SBAS
  • B2b PPP, HAS
• Presnosť RTK – VRS (SKPOS)
  • Horizontálna: 8 mm ± 1 ppm (RMS)
  • Vertikálna: 15 mm ± 1 ppm (RMS)
• Presnosť statická
  • Horizontálna: 2.5 mm ± 0.1 ppm (RMS)
  • Vertikálna: 3.5 mm ± 0,4 ppm (RMS)
• SBAS
  • Presnosť: < 0,6 m (RMS)
• PPP
  • Presnosť: < 0,2 m (RMS)

• UHF rádio: Tx – Rx (410 – 470 MHz a 902.4 – 928 MHz), 1 W  dosah 3 – 4 km v zastavanom území (osadené, neaktívne – v prípade záujmu nás kontaktujte)
• Interný modem: 4G modem LTE FDD/LTE TDD/UMTS/GSM (Nano SIM)
• Komunikácia: Bluetooth 2.1 + EDR, V5.0, Wi-Fi 802.11 a/ac/b/g/n
• Webové rozhranie na správu antény
• >99,9 % stabilita pri inicializácii zariadenia
• Napájanie: interná 3.6V, 13.6 Ah, 48.96 Wh batéria
• Výdrž batérie: < 10 hodín
• Doba nabíjania cez USB Typ-C: <4 hodiny
• Certifikácia IP68 a odolnosť voči pádu z výšky 2 metra na podlahu z tvrdého dreva
• Operačná teplota: od -40°C do +65°C
• Váha: 1065 g
• Rozmery: priemer 139 mm x 74 mm

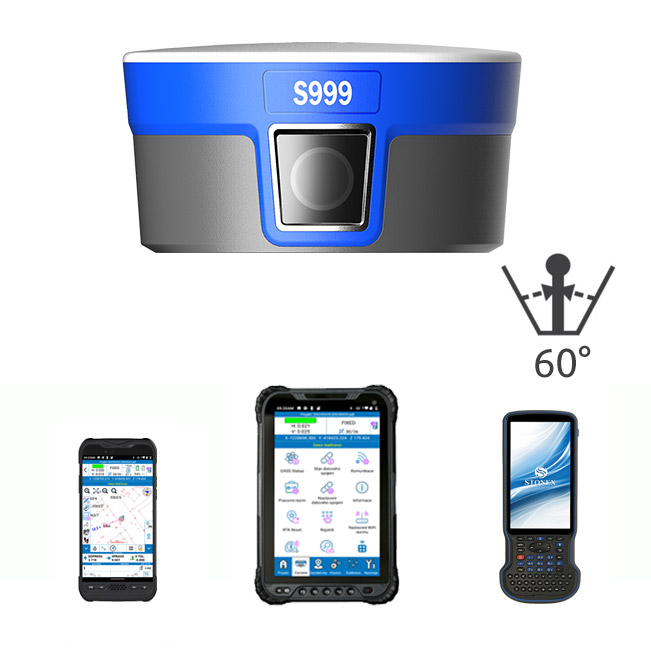

Zostavu je možné objednať s jednou z nasledujúcich kontrolných jednotiek podľa preferencií zákazníka:

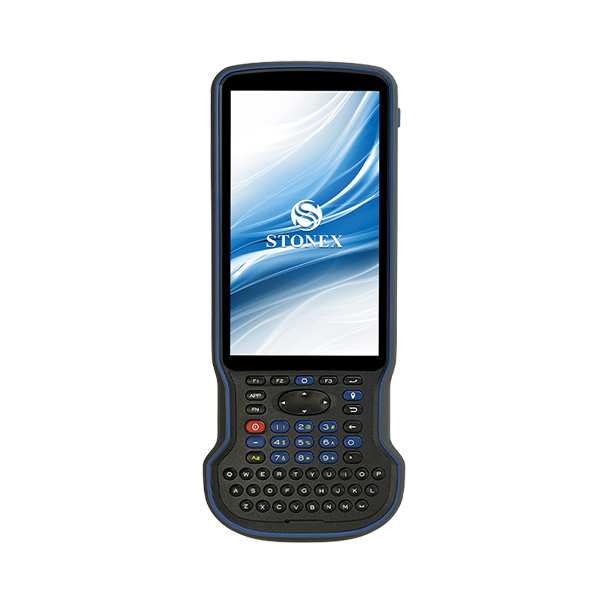

Kontrolná jednotka	UT12P	S80	S55
Odolnosť	IP67	IP67	IP67
Pád	z 1.2 m na drevenú podlahu	z 1.2 m na drevenú podlahu	z 1.2 m na mramor
Prevádzková teplota	-20°C až +55°C	-20°C až +60°C	-20°C až +65°C
Procesor	Qualcomm MSM8953 Pro Octa-core 2.2 GHz	Qualcomm QCM4290 Octa-core 2.0GHz	Qualcomm SM6115 2.0 GHz
RAM	4 GB	6 GB	4 GB
Interné úložisko	64 GB	128 GB	64 GB
Možnosť microSD	áno	áno	áno
Android	10.0	13.0	12.0
Displej	6"	8"	5,5"
Rozlíšenie displeja	1080 x 1920 px	1280 x 800 px	1920 x 1080 px
Ovládanie	Dotykový displej	Dotykový displej	Dotykový displej + QWERTY klávesnica
Konektivita	Bluetooth, Wi-Fi, NFC, 4G (LTE) modem	Bluetooth 5.1 BLE, Wi-Fi (2.4/5 GHz), NFC, 4G (LTE) modem	Bluetooth, Wi-Fi, 4G (LTE) modem
Senzory	gyroskop, kompas, barometer, akcelerometer, proximity	gyroskop, kompas, akcelerometer, svetelný senzor	gyroskop, kompas, akcelerometer, svetelný senzor
Výdrž batérie	do 15 hodín	do 8 hodín	do 18 hodín
Vymeniteľná batéria	áno	áno	nie
Hmotnosť	360 g	656 g	420 g
Rozmery	192 mm x 94.2 mm x 14 mm	235 mm x 146mm x 14.5 mm	228 mm x 96 mm x 21 mm

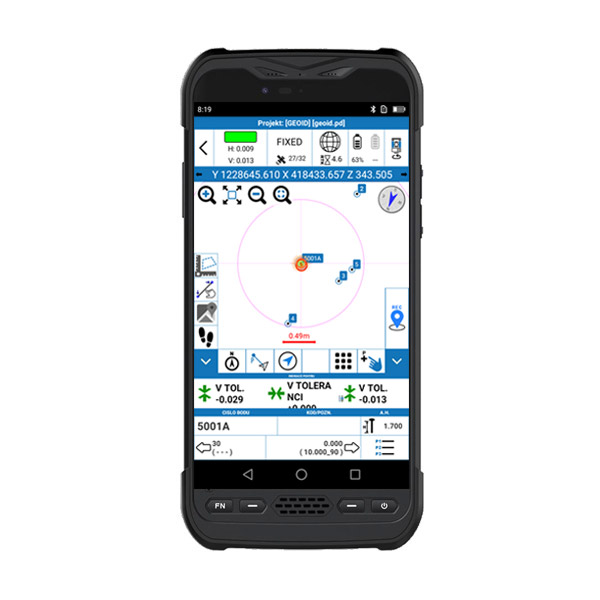

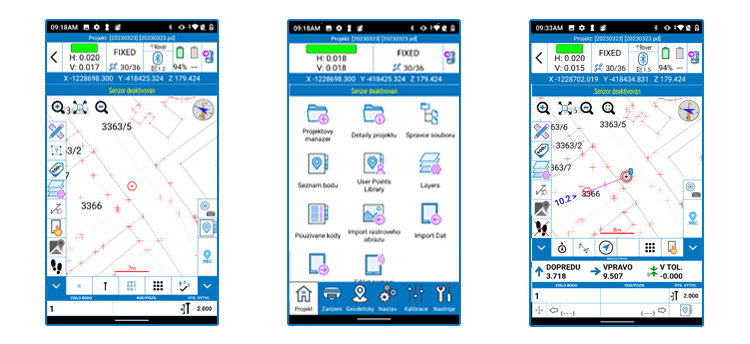

Poľný softvér Cube-a GPS je plnohodnotný poľný softvér navrhnutý a vyvinutý pre potreby každého profesionálneho geodeta či pre tvorbu a správu geografických informačných systémov. Vďaka flexibilite prostredia Android, spoločnosť Stonex vytvorila intuitívne a jednoduché užívateľské prostredie.

Softvér podporuje širokú škálu GNSS prijímačov Stonex. Cube-a je plne grafický softvér, určený na geodetické meranie a vytyčovanie bodov či línii z nameraných či vložených údajov alebo z podkladovej mapy vo formáte dxf. Veľkou výhodou Cube-a je možnosť jednoduchého importu rastrového súboru, napríklad ortofotosnímky v rôznych formátoch. V softvéri je implementované meranie s pomocou elektronickej libely, meranie s náklonom pomocou IMU jednotky ideálny v kombinácii s GNSS Stonex S999, CAD pre prácu s bodmi a ďalšími entitami a samozrejmosťou sú aj COGO výpočty. Exportovanie nameraných údajov podporuje širokú škálu formátov (RW5, DXF, XYZ, WGS84, KML, csv, SHP) s možnosťou vytvárania užívateľských šablón podľa potreby. Pri použití s anténou S999 umožňuje využitie meranie na vyhotovených fotografiách z bočnej kamery a vizuálne vytyčovanie pomocou spodnej kamery.

Softvér dodávame vo verzii GPS (slúži na meranie s GNSS prijímačmi). Voliteľne je možné dokúpiť GIS modul a modul pre meranie s totálnymi stanicami Stonex (v prípade záujmu nás kontaktujte).

Kľúčové vlastnosti poľného softvéru Cube-a:

• Plnohodnotný poľný softvér pre geodéziu (možnosť dokúpiť aj GIS nadstavbu)
• Priamo implementované súradnicové systémy S-JTSK – záporné aj kladné súradnice, JTSK03 a slovenský geoid DVRM05
• Grafické rozhranie s množstvom funkcii – softvér je vysoko intuitívny
• Podpora pripojenia GNSS prijímačov iných výrobcov cez NMEA
• Podpora Stonex totálnych staníc (potrebné dokúpiť nadstavbu pre totálne stanice)
• Import a tvorba kódovníkov
• Meranie bodov (možnosť voľby typu bodu, priemerovanie)
• Meranie bodovo s funkciou náklonu (možnosť merania s aktivovanou IMU jednotkou, funkcia elektronickej libely) až do 60°
• Vizuálne vytyčovanie pomocou RGB kamery (Stonex S880 a S999) a meranie na snímkach (Stonex S999)
• Vytyčovanie bodov a línií, odsadenia, výpočet nedostupných bodov atď.
• Tvorba GIS s podporou atribútových tabuliek (potrebné dokúpiť GIS nadstavbu)
• Zdieľanie súborov prostredníctvom cloudovej služby, emailu, Wi-Fi, Blutooth
• Export nameraných údajov z vytvorených šablón v rôznych formátoch:
• • RW5, DXF, XYZ, YXZ, WGS84, KML, SHP, KML, csv, GPX, TXT a iné
•  Import a zobrazenie rastrových aj vektorových formátov:
  • jpg, png, tif, dxf, shp
  • Google maps
• Funkcia CAD pre prácu s entitami na dotykovej obrazovke
• COGO výpočty
• Status prijímača:
  • kvalita signálu, pozícia, skyplot, podrobnosti o satelitoch, informácie o referenčných staniciach a stave batérii
• Podpora RTCM 2.x, RTCM 3.x, CMR, CMR+
• Bluetooh a Wi-Fi GNSS konektivita
• Automatická aktualizácia softvéru (v cene aktualizácie do vydania verzie 7)
• Viacjazyčná mutácia (s podporou českého jazyka)

Výrobok obsahuje:

• GNSS prijímač Stonex S999, plastový kufor, nabíjací adaptér, napájací kábel
• Kontrolná jednotka – podľa výberu zákazníka (UT12P alebo S80 alebo S55)
• Geodetický poľný softvér Stonex Cube-a GPS v6

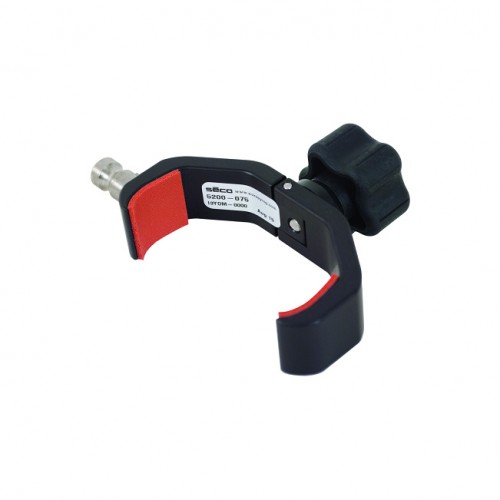

• Držiak kontrolnej jednotky na výtyčku

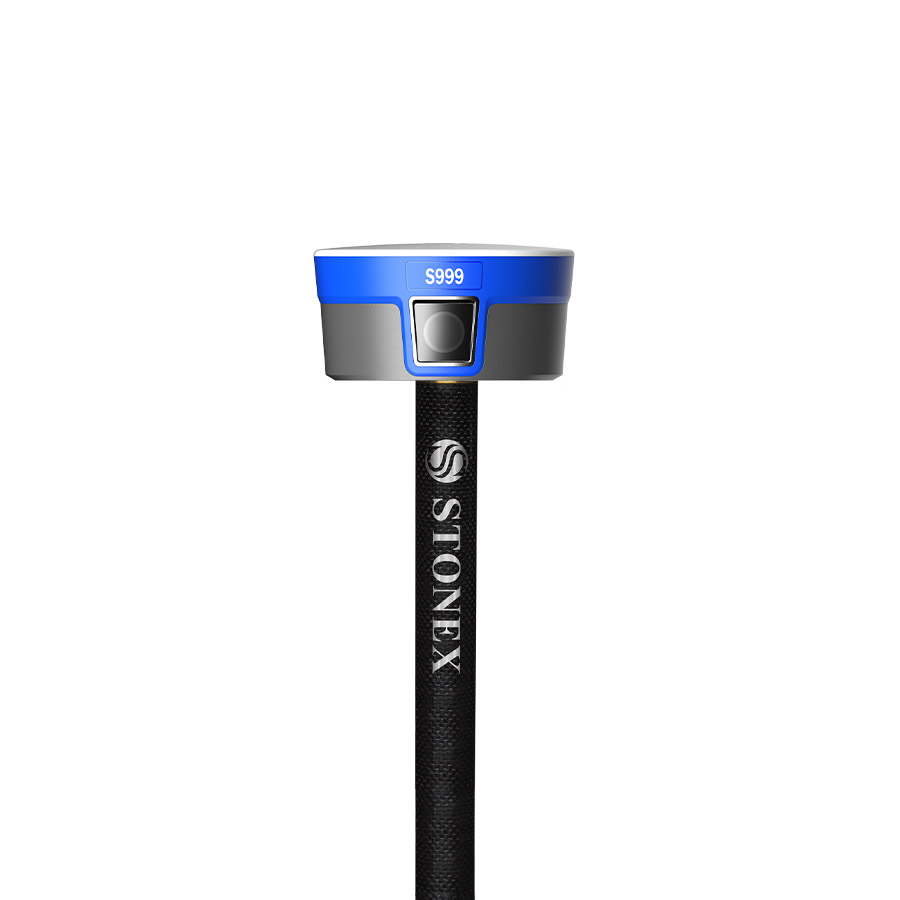

• Karbónová výtyčka Stonex
• Záručná doba 2 roky na anténu Stonex S999 a 1 rok na kontrolnú jednotku a príslušenstvo

Kompletnú technickú špecifikáciu Stonex S999 nájdete TU.
Chceli by ste Stonex S999 vidieť na vlastné oči ? Neváhajte a dohodnite si s nami osobné stretnutie. Kontakt na nás nájdete TU.
